The most suitable controller for QC of powder mixture in a plant.

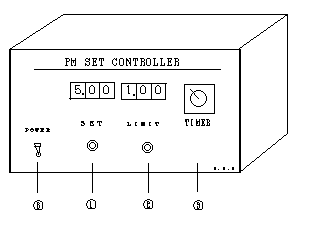

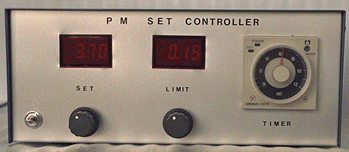

[ the front ]

�@：SET voltage

�A：set LIMIT voltage

�B：SET TIME

�E：power switch

[ the back ]

�C：input ( output of PHOTO METER )

�D：contactor of relay

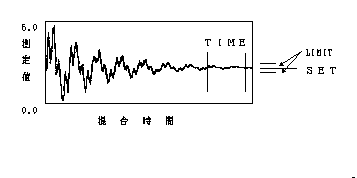

 ( INPUT voltage    = output of PHOTO METER )
 ( UPPER limit      = SET voltage + LIMIT voltage )
 ( LOWER limit      = SET voltage - LIMIT voltage )
 ( TIMER            = SET time timer)
 ( NO = normal open = contactor of relay )
 ( NC = normal close= contactor of relay )

　　　　　　[ NO = OFF , NC = ON ]

　　　　　　　　　　◎ power sw :ON
　　　　　　　　　　↓
　　　　　　┌──→┤
　　　　　　↑　　　↓
　　　　　　│　　　□ NO=OFF,NC=ON,TIMER=OFF
　　　　┌─│──→┤
　　　　│　│　　Ｎ↓
　　　　│　├←──◇ if INPUT is less than UPPER ?
　　　　│　│　Ｎ　↓Ｙ
　　　　│　└←──◇ if INPUT is over than LOWER ?
　　　　↑    　　　↓Ｙ
　　　　│    　　　□ TIMER=ON
　　　　│    　　Ｎ↓
　　　　└←────◇ if TIMER is over SET time
　　　　　　　　　　↓Y
　　　　　　　　　　□ NO=ON , NC=OFF ,buzzar=ON
　　　　　　　　　　↓
　　　　　　　　　　◎ power sw : OFF

 ◎ Input Voltage range     DC 0 - 5 V
 ◎ Set   Voltage range     DC 0 - 5 V
 ◎ Limit Voltage range     DC 0 - 1 V
 ◎ Set   Time    range     1sec - 30 min
 ◎ contactor spec.         NO,NC (AC250V , 6A）
 ◎ supply power voltage    AC 100V
